IG Acoustics – 2D QRD Diffuser

Diffuseur 2D QRD

Ce panneau diffuseur acoustique est basé sur une conception bidimensionnelle QRD (Quadratic Residue Diffuser) et a été développé pour disperser l’énergie sonore de manière uniforme dans deux directions spatiales. Contrairement aux absorbeurs, qui réduisent l’énergie sonore, un diffuseur répartit les réflexions de manière contrôlée dans la pièce tout en préservant la vivacité naturelle de l’image sonore.

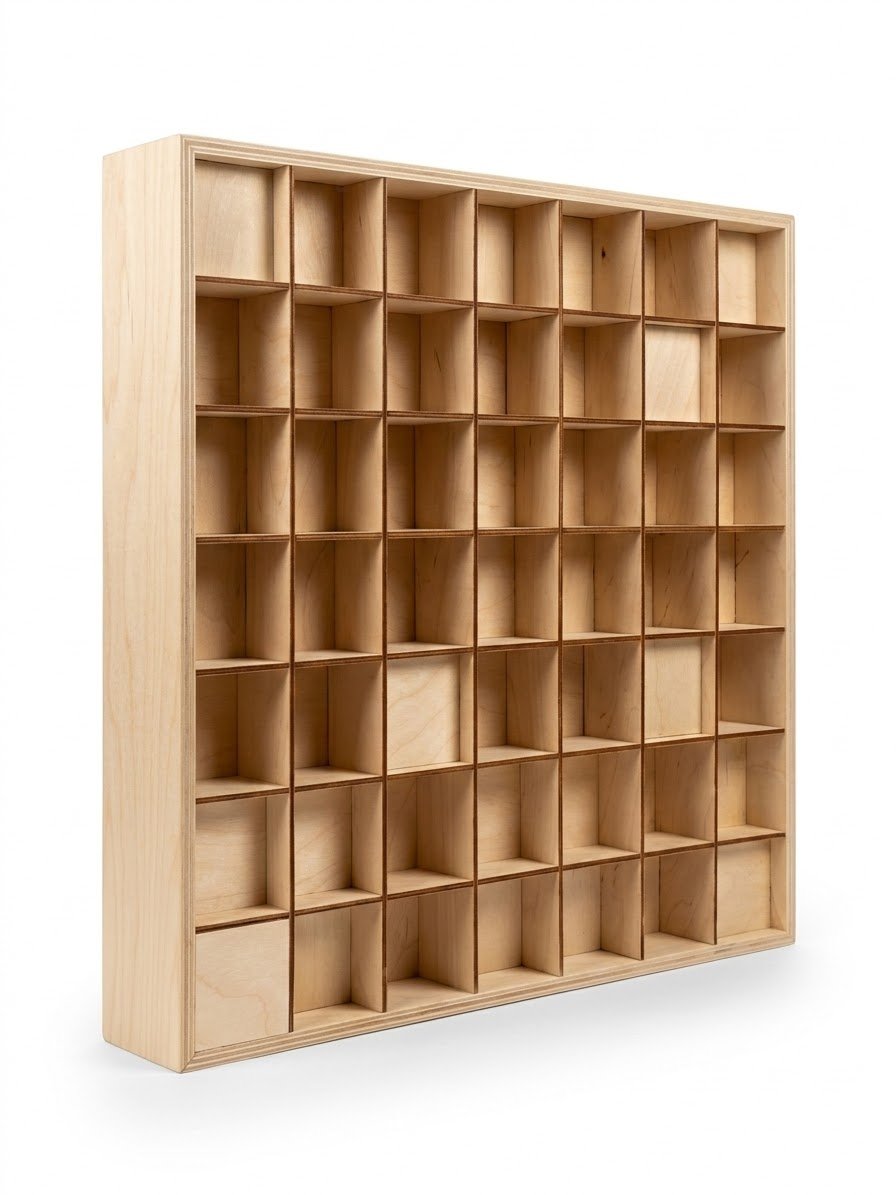

Le panneau consiste en une matrice de 7 × 7 avec un total de 49 chambres de diffusion, dont les profondeurs ont été calculées selon la séquence mathématique des résidus quadratiques d’ordre 7. Cette structure réfléchit le son de manière diffuse, à la fois horizontalement et verticalement, en brisant les réflexions directionnelles et en créant un champ sonore plus homogène.

Le calcul est optimisé pour une fréquence de conception de 1475 Hz. Avec une profondeur de construction maximale de 100 mm, le diffuseur est particulièrement efficace dans la gamme des fréquences moyennes, qui est cruciale pour l’intelligibilité de la parole, l’espace et la reproduction des détails. La largeur de la période du panneau est supérieure à la longueur d’onde de conception, ce qui permet une diffusion uniforme et efficace du son.

La construction est basée sur une structure transversale précise faite d’ailettes, formant une matrice de 49 chambres de diffusion individuelles. Des blocs de différentes hauteurs sont insérés dans cette structure pour créer les profondeurs calculées avec précision. La gradation se fait par pas de 16,7 mm et s’étend de 0 à 100 mm.

Données techniques

Type de diffuseur : 2D QRD (Quadratic Residue Diffuser)
Ordre : 7
Matrice : 7 × 7 chambres de diffusion (49 pièces)
Fréquence de conception : 1475 Hz
Profondeur de construction maximale : 100 mm

Variantes :

• 50x50x11,5 cm – environ 5 kg
• 100x50x11,5 cm – environ 8 kg

Applications typiques

Studios d’enregistrement et salles de contrôle
Home cinémas et salles d’écoute hi-fi
Salles de répétition et salles de musique
Salles de concert et d’événements

En diffusant les réflexions de manière contrôlée, le diffuseur améliore la qualité de l’air. l’espace, la transparence et la localisation dans l’image sonore sans surcharger la pièce sur le plan acoustique.
